该卡为一种通用脉冲测量卡，有2条独立通道以32位容量测量脉冲频率，周期，时间，标识时间。所有功能均可由用户程序控制。

插卡配置

插卡提供2个通道，用32位计数测量脉冲频率，周期，时间，标识时间。

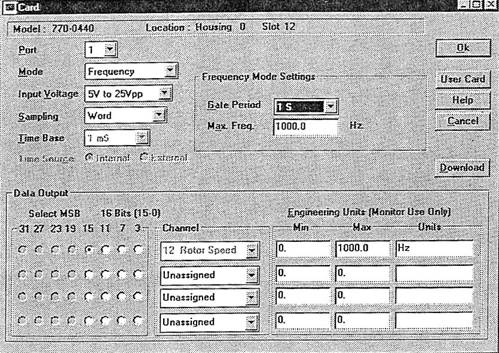

操作模式

5种操作模式的可编程序选择：频率，周期，累加器，计时器和标识时间

数据输入

2个低电平，AC联接，不同通道（A和B）

AC耦合频率

0.1Hz

数据输入电压

峰—峰值4MVpp-40Vpp

输入回转速率

最小2V/S

输入脉冲宽度

最小10μsec

差分输入阻抗

所有条件下，最小100KΩ

共态输入阻抗

最小25KΩ

输入波形

正弦，方波或脉冲

电源阻抗

最大10 KΩ

最大安全输入

40Vpp

复位输入

在累加器和计时器模式期间，对于外部复位计数器低位起作用的2个TTL兼容输入

数据保存能力

在电源切断后用非易失存储器后进行数据保存

频率模式

脉冲频率是通过将信号加至输入和计算输入的正向向转换来测量的,此时计数器用于可编程内部门周期.每个端口可编程为1-4个通道,MSB可编程跨越4位数界面

输入频率

1Hz-64KHz

频率响应

100ns步长修正

频率精度

0.1%

内部门周期

200，500ns；1，2，5，10，20，50，100，200，500μs；1，2，5，10，20，50，100，200，500ms；1秒

计时器模式

每端口有一个32位计数器，可编程1-4个PCM通道，MSB可编程跨越4位数界面。逻辑低输入信号在零处延缓计数。逻辑高信号允许计数器以一个由一个可编程内部时基选择的速率递增

输入频率

直到5KHz

时间分辨率

选择时基计数±1

内部时基

200，500ns；1，2，5，20，50，100，200，500μs；1，2，5，10，20，50，100，200，500ms；和1秒

累加器模式

每端口有一个32位计数器，可编程1-4个PCM通道，MSB可编程跨越4位数界面。全部信号通过将信号加至输入和计算信号正面转换次数来测量。每通道一个复位，低运行，TTL兼容。

输入频率

1Hz-64KHz

计数分辨率

每个脉冲或事件记数1次

外部复位

每个通道的一次复位是兼容的TTL低电平起作用

周期模式

每端口有一个32位计数器，可编程1-4个PCM通道，MSB可编程跨越4位数界限。脉冲周期通过将信号加至输入以及计算信号的正向转换间的时钟脉冲测量的。

输入频率

0．1HZ到64kHz

周期分辨率

选择时基＋1次计数

内部时基

200，500，ns，1，2，5，20，50，100，200，500μs，1，2，5，10，20，50，100，200，500ms,和1秒

标识记时模式

每端口有一个32位计数器，可编程1-4个PCM通道，MSB可编程跨越4位数界限。其操作类似跄表，在采信一个事件发生的时间时，该跄表仍继续行走。端口2信号为端口1输入信号。一次输入信号（端口2）的正向转换采集当前计数嵌入PCM数据束。外部复位计时器为零。技术规范如计时器模式，无外部时基和外部复位。每通道一个复位，低运行，TTL兼容。

外部时基

多至5KHz。适用于除通道B计数器操作以外的通道B信号输入。

外部复位

每通道一个复位，低运行，TTL兼容。
