该双电平多路调理卡可检测16个对象，它们被分别分配至4个不同卡槽中以嵌入PCM输出。每个端口都可以用PCM通道字或帧同步，或外部选通输入单独采样。选通脚可编程为用于外部采集双电平数据的输入，或为用户设备使用的输出。

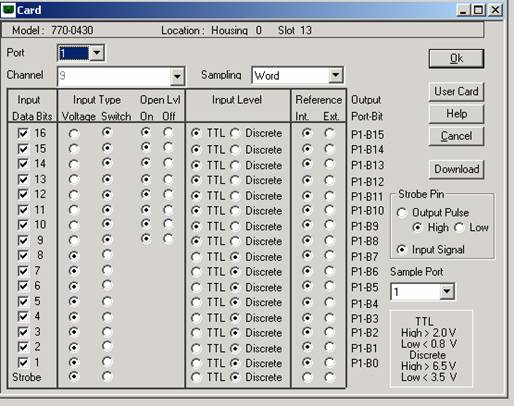

插卡配置

16位输入用于开关或电压信号。每条输入均有独立的可编程的门限电压，基准地，开路线路高或低态，及输出端口

双电平输入

16

输入类型

电压或开关，可编程序

输入开路电平

开关有开路输入电平，输入电平可编程序on (高)或off (低)

输入电平

TTL或离散开关，可编程序

TTL电压门限

兼容TTL和5V CMOS逻辑电路工业标准。高端>2.0V，低端＜0.8V

离散电压门限

对于离散开关型输入兼容ARINC717和RTDA DO-160电压值。也可用于诸如10V CMOS高电位逻辑线路，高端＞6.5V，低端＜3.5V

输入阻抗

最小150KΩ

输入电压

±50V

最大输入电压

±100V

基准地

外部或系统接地，可对所有双电平和选通输入独立编程。外部选择对逻辑信号提供低噪声。

端口

1－4个端口，每个字为4－16位。双电平输入可独立予定为4个端口之一并插入PCM输出

采样

在相同时间所有双电平输入分配一个端口采样。每个端口可编程采样字，主帧，子帧，外部选通。

选通

输入或输出，可编程序。

选通输入

选通信号输入可控制任何程序化使用外部采样的端口的采样时间。当选通电平升至电压门限以上时，可进行采样。选通信号出现以后，直到读取卡端口，该输入停止。

选通信号输出

在任意端口为插入PCM输出被存取时，选通信号产生一个TTL兼容输出脉冲。该输出脉冲用一个字时钟的持续时间可编程序为一个高或低脉冲。
