二通道线性可变差动变换器（LVDT）和环形可变差动变换器（RVDT）信号调理卡与2线和3线相接。该卡产生AC交流激励电流信号首先启动转换器，然后变换器机械位置转为数字输出。在确定变换器输入电压后，信号被解调和转换为一个传动比信号，也就是两个变换器的比率信号。变换系数的转换限制了由于AC交流激励电流信号的偏移而产生的误差。最终位移输出在滤波和数字化之后嵌入PCM数据流。

    插卡使用第四阶予采样滤波。每个卡均有两个相同的线路用于独立的变换器测量和2个独立的模拟一数字转换器（ADCS）。独立的ADCS（模拟一数字转换器）允许用字、子帧或主帧为输入数据采样。

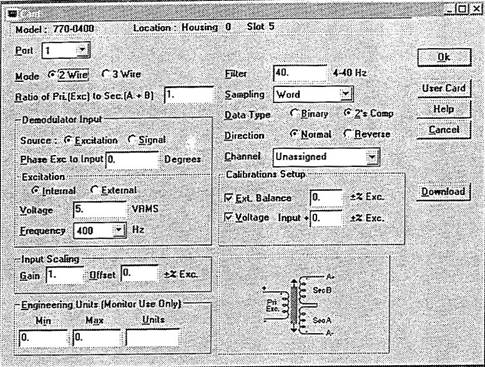

插卡配置

2条独立信号调理通道可用于LVDT或RVDT输入

输入配置

程序化选择2线或3线

最大安全输入电压

±80V，交流或直流，对地输入

输入电压范围

0.3Vrms-10Vrms

输入电压精度

2线-转换器校准后0.1%

3线-转换器校准后0.25%

输入电压温度系数

每度最大0.0035%

输入采样速率

每通道每秒最大采样40000次

予采样滤波频率

400Hz,可编程4Hz-40Hz

1KHz可编程4Hz-100Hz

2KHz可编程4Hz-200Hz

予采样滤波器响应

截止频率为-0.5dB时间连续可弯4阶波特沃斯

AC交流激励电流

内部和外部激励电流可程序选择。

内部AC交流激励振幅

以4位分辨率可编程序可控1.0-5.0Vrms

内部AC交流激励电流频率

可编程序可调至400Hz，1KHz或2KHz

激励电压分辨率

可编程1.22mV

激励电压误差

频率400Hz和1KHz下满量程的0.2%

频率2KHz下,满量程的0.3%

相位补偿

4位分辨率可编程±180度

激励电流

最大40mArms

输入阻抗

所有输入均大于245KΩ

偏置分辨率

0.05%量程

偏置范围

满量程输入±100%

外部平衡

各通道自动平衡

模拟一数字转换器分辨率

12位

最佳线性度

2线-0.1%

3线-0.25%

输入增益

4位分辨度可编程序为0.25-250

数据输出方向

可编程正向或反向

输出数据类型

可编程序为二进制补码或二进制

电压校准

可编程全部电压±100%量程
