CMV EMF信号调理卡从高阻抗电压源中接受共态电压和电动势输入。CMV EMF 用于2种输入电压：低电压（4V）和高电压（100V）

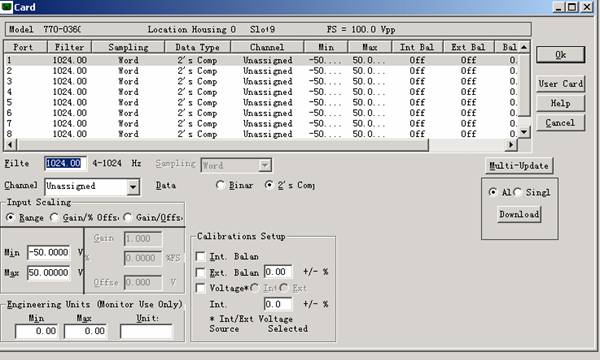

    高电位CMV EMF可以2 、4和8独立可编程信号调理通道测量100mv至100v输入。易于在电脑屏幕上设置增益，偏置和予采样滤波频率。

    2通道信号调理卡具有可编程序的AC或DC输入。AC从输入信号中去除所有DC偏或偏置电压。AC常用于振动信号，在这里仅为频率或峰—峰振幅值。DC联接用于实际电压之中，与应变片相联。

    2和4通道信号调理卡在每个通道均有一个模拟－数字转换器（ADC）。每条通道的输入数据可由字，子帧或大帧独立采样，每条通道的采样率为每秒40000次。

    2和4通道信号调理卡可用于3个予采样滤波器频率范围，输入电压刻度范围为100mv—100v。

    8通道信号调理卡有一个多通道ADC（模拟－数字转换器）。所有8个通道均经多路传输产生一个信号数字输出。在多路输出中以每秒40000次的速率采样。

    8通道信号调理卡可用于3个予采样滤波频率段，输入电压刻度为100mv—100v。

插卡配置

2、4或8可独立编程信号调理通道从高阻抗电压源采集CMV EMF

插   卡

2通道卡   予采样    可编程

组件号No.    滤波器   阶数        输入电压

770—0160   4－1024Hz  8th  双向或单向100mv-100v

770—0161   8－2048Hz  8th  双向或单向100mv-100v

770—0162  16－4096Hz  8th     双向或单向100mv-100v

4通道卡    予采样     可编程

组件号No.    滤波器   阶数        输入电压

770—0260   4－1024Hz  6th  双向或单向100mv-100v

770—0261   8－2048Hz  6th  双向或单向100mv-100v

770—0262  16－4096Hz  6th  双向或单向100mv-100v

8通道卡 予采样      程控

组件号No.    滤波器   阶数        输入电压

770—0360   4－1024Hz  4th  双向或单向100mv-100v

770—0361   8－2048Hz  4th  双向或单向100mv-100v

770—0362  16－4096Hz  4th  双向或单向100mv-100v

输入电压分辨率

0.1-1v输入：       0.25mv

1-10v输入：        2.50mv

10-100v输入：      25.0mv

输入电压精度

25℃ 程控最大值  0.2%

输入电压温度系数

2和4通道卡：每度最大0.004%

8通道卡：每度最大0.006%

输入采样速率

2和4通道卡：最小间隔时间采样每通道每秒最大40000次

8通道卡：最小间隔时间采样每通道每秒最大40000次

予采样滤波器频率

特定频率段上可编程序，分辨率为4000级

予采样滤波器响应

截止频率为－0.5dB，时间连续可调，第8 ,6或者4阶波特沃斯滤波

输入共态电压

对于特定CMRR（共态抑制比）最大4V

最大安全电压

±200V，AC或DC，对地输入

共态排抑制变换系数

50欧电源：

0.1-1V输入刻度，最小86dB

1-10V输入刻度，最小76dB

10-100V输入刻度，最小60dB

差分输入阻抗

400KΩ±1%（电源接通或断开）

共态输入阻抗

100KΩ±1%（电源接通或断开）

偏置分辨率

0.35%

偏置误差

最大0.05%

自动平衡范围

双向±50%

自动平衡分辨率

0.012%

自动平衡误差

0.05%

外部电压范围

10mv-10V DC

AC/DC耦合

可编程序可控(仅限2通道卡)

AC联接截止频率

最大0.1Hz(仅限2通道卡)

AC联接输出补偿

12位，小于1LSB（最低有效位）（仅限2通道卡）

模拟监视器输出

1000欧电源，±1V（仅限2通道卡）
