770-013x, 770-023x 和 770-033x
恒定电流铂电阻温度探测器RTD信号调理卡
恒定电流铂电阻温度探测器可以在2、4和8个独立信号调制的输入通道设立。
这些卡对于-200℃到+800℃范围的高精度铂电阻温度测量具有很高精确度和稳定性。也可由其它类型的电阻温度系数为每度0.2%至0.8%的电阻温度探测器。
2和4通道信号调理卡在每个通道均有1个模拟-数字转换器（ADC），这使得输入数据采样可用字，小帧和大帧。
8通道信号调理卡有1个多路ADC（模拟-数字转换器）。所有8通道均可多路产生1个单独数字输出。数据采样以每秒40000样本的速率进行多路输出。
2、4、8通道卡分别使用相关的8th、6th和4th阶乘波特沃斯予置样本过滤器，2和4通道卡支持带2、3、4线配置的RTDS（电阻温度探测器）。8通道卡支持2线配置。
重 点
²
可编程带短路和过载保护的恒定电流源
²
在2和4通道卡上每条通道1个ADC（模拟-数字转换器）
²
波特沃斯，非采样态可调，截止频率为-0.5dB的予置采样滤波器。
²
过滤器可在8通道倍频带上以分辨率4000级可编程。
²
2通道信号调理卡在机箱前盖提供模拟监视器输出，在数字化之前监控调制和过滤后的信号。

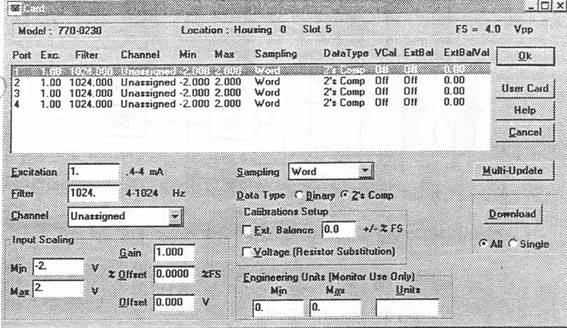

插卡配置
用于恒定电流铂RTD（电阻温度探测器）传感器的2、4或8个独立通道信号调制通道。8通道卡的最大机箱容量为12。
插卡
2通道卡 予采样
组件号No. 滤波器 阶数
770—0130 4－1024Hz 8th
770—0131 8－2048Hz 8th
770—0132 16－4096Hz 8th
4通道卡 予采样
组件号No. 滤波器 阶数
770—0230 4－1024Hz 6th
770—0231 8－2048Hz 6th
770—0232 16－4096Hz 6th
8通道卡 予采样
组件号No. 滤波器 阶数
770—0330 4－1024Hz 4th
770—0331 8－2048Hz 4th
770—0332 16－4096Hz 4th
RTD中心扫描范围
25欧姆至2000欧姆
RTD三相电阻值范围
25欧姆至2000欧姆
传感器输入阻抗
最小1010欧姆
激励源阻抗
最小2.5MΩ
激励电流
0.1μA为1级，3600级， 4mA至4mA可编程。
激励电流精度
可编程值±0.15%最大
电压一致性
±4V
电压增益
0.0128为1级，3600级，5.12至51.2程控
电压增益精度
最小±0.15%
补偿电压
1mV为1级，3500级，-0.5至-4.0V程控
补偿精度
最小±0.15%
自动平衡范围
双极，最小±50%
自动平衡分辨率
0.012%
自动平衡精度
0.05%
模拟监视器输出
自1000欧姆源±1V(仅为2通道卡)
