770-010X, 770-011X, 770-020X

770-021X, 770-030X, 770-031X

通用电桥信号调理卡

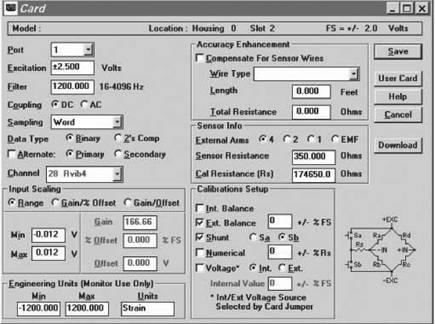

8通道通用电桥信号调理卡窗口(图)


    通用电桥信号调理卡与1,2或4个外部电阻电桥,电位计或其它变换器的桥臂相联接,要求一个电压激励源和提供经过放大的、予采样滤波后的或者数字化的电压输出,并将其嵌入PCM数据流。


    通用电桥信号调理卡有2,4或8通道的采集卡,每个通道可独立编程测量位移、压力、应变、振动和电压。



重 点

²        很容易在电脑屏幕上设置增益、偏置、滤波、交直流联接、激励、全电桥和校验

²        增益自11000连续编程

²        用输入电压范围,增益和偏置或者增益和部分偏置做为可编程的输入量程

²        连续状态变化,截止频率在-0.5dB的予采样滤波

²        八道倍频带上以4000级分辨率进行可编程序滤波

²        卡可以工作于2个输入电压及3个予采样滤波频率段中

²        可编程序的2-臂或4-臂外部全电桥完备测量,具有分路校准和自动平衡功能



插卡配置

2,4,8通道独立可编程序信号调理通道为电桥、EMF、压电和其它传感器电压输出。每个通道均有程序控制的增益、偏置、滤波、校验、激励电压及用于1,2和4臂全电桥的完备电阻。

插卡

2通道卡

组件号NO

予采样

滤波器

阶数

程序

输入电压值

770-0100

770-0110

770-0101

770-0111

770-0102

770-0112

4-1024Hz

4-1024Hz

8-2048Hz

8-2048Hz

16-4096Hz

16-4096Hz

8th

8th

8th

8th

8th

8th

4mV-4V双向或单向

10mV-10V双向或单向

4mV-4V双向或单向

10mV-10V双向或单向

4mV-4V双向或单向

10mV-10V双向或单向

4通道卡

组件号NO

予采样

滤波器

阶数

程序

输入电压值

770-0200

770-0210

770-0201

770-0211

770-0202

770-0212

4-1024Hz

4-1024Hz

8-2048Hz

8-2048Hz

16-4096Hz

16-4096Hz

6th

6th

6th

6th

6th

6th

4mV-4V双向或单向

10mV-10V双向或单向

4mV-4V双向或单向

10mV-10V双向或单向

4mV-4V双向或单向

10mV-10V双向或单向

8通道卡

组件号NO

予采样

滤波器

阶数

程序

输入电压值

770-0300

770-0310

770-0310

770-0311

770-0302

770-0312

4-1024Hz

4-1024Hz

8-2048Hz

8-2048Hz

16-4096Hz

16-4096Hz

4th

4th

4th

4th

4th

4th

4mV-4V双向或单向

10mV-10V双向或单向

4mV-4V双向或单向

10mV-10V双向或单向

4mV-4V双向或单向

10mV-10V双向或单向

输入电压

组件号

输入电压分辨率

770-0x0x



770-0x1x

4-40mV输出为10mV

40-400mV输出为100mV

0.4-4V输出为1mV

10-100mV输出为25mV

0.1-1V输出为250mV

1-10V输出为2.5mV




输入电压精度

25℃时,最大程控值0.15%


输入电压温度系数

2、4通道和770-030x卡:每度最大0.0035%

770-031x卡:每度最大0.006%


输入采样速率

2和4通道卡:最小时间间隔采样,每通道每秒40000次

8通道卡:最小时间间隔采样,每卡每秒最大40000次


予采样滤波频率

在指定频率段中,分辨率4000级,超过256至1频率段可编程序


予采样滤波响应

截止频率在-0.5dB点,第8,6 , 4 阶滤波器,时间连续可调。


可编程激励电压范围

2和4通道卡:±1.0-±5.0V,双向

8通道卡:±1.0-±5.0V 双向,所有通道共用


程控激励电压分辨率

2.5mV


激励电压误差

在操作温度范围内20mA负载中,最大5mV


激励电流

在有短路和过载保护条件下,每卡最大240mA


输入共态电压

2和4通道卡:专用CMRR(共态抑制比)最大±10V

8通道卡:专用CMRR(共态抑制比)最大±3V


最大安全输入电压

±35V,交流或直流,接地。


共态抑制比

用100欧电桥

输出为4-40mV和10-100mV,最小120dB

输出为40-400mV和100mV-1V,最小106dB

输出为0.4-4V和1-10V,最小90dB

在EMF输出和100欧不平衡条件下:

输出为4-40mV和10-100mV,最小90dB

输出为40-400mV和100mV-1,最小76dB

输出为0.4-4V和1-10V,最小60dB


差分输入阻抗

最小10MΩ


共态输入阻抗

最小2.5MΩ


偏置范围

2和4通道卡:双向,±70%范围参考输入

8通道卡:双向,±50%范围参考输入


偏置分辨率

0.05%


补偿精度

最大0.05%


内部平衡

在放大器输出经1000欧与内部系统接地相联时,每通道自动平衡道刻度中间(0.0V),以此排除内部电偏置。这样用户通过增加程序控制偏置,而获得所需输出。


外部平衡

用相联传感器设置对用户程控的满刻度百分比输出(FS%)使每条通道自动平衡。


自动平衡范围

2和4通道卡:双向,±75%,参考输入

8通道卡:双向,±50%,,参考输入


自动平衡分辨率

0.05%


自动平衡误差

0.05%


交流/直流耦合

程控(仅限2通道卡)


交流耦合截止频率

最大0.1Hz(仅限2通道卡)


交流耦合输出偏置

对于12位,不大于1LSB(仅限2通道卡)


自校验

用户可编程序避开校准的是在每条通道安装的校准电阻,其在电桥中心增加或减低激励电压。


数字校准

数字校准类似避开校准,而是要用一个数字一摸拟转换器DAC和用户安装校准电阻去模拟一个可编程的避开电阻。


电压校验

由装于卡上的跨接块(0阻抗)可选择内部或外部电压源。工厂默认内部电压源。


内部电压源

-5到+5V可编程序,在操作温度范围内,分辨率1.25mV,最大误差5mV。


外部电压源

唯一终输入与机箱电源联接器相联


电桥配置

所有卡:可编程4臂或2臂电桥

2和4通道卡:对于1臂电桥,联接板由用户安装电桥电阻替代。


摸拟监视器输出

±1V,1000欧(仅限2通道卡)
