           DIS914 自动存储库


新型DIS 914 自动存储库系统采用未压缩的 300GB DIS 媒体存储器提供大容量高品质存储,设计时考虑了满足日益增长的快速大容量存储的灵活性和可靠性要求


产品特点

l       8 平方英尺即有高达 26.1 TB的容量

l       一个或两个DIS 驱动,每个均带有独立的 8 位并行接口(DCRsi兼容), 热联串行接口, 和超SCSI 端口

l       总的持续数据速率达到 40 MB/Sec

l       每小时自动执行 270 次存储器转换

l       平均只需 50 秒即可读取任何文档

l       全自动归档,备份和复原

l       读兼容 ER90 “D2M”存储器及单密度,双密度 DST/DIS

     存储器

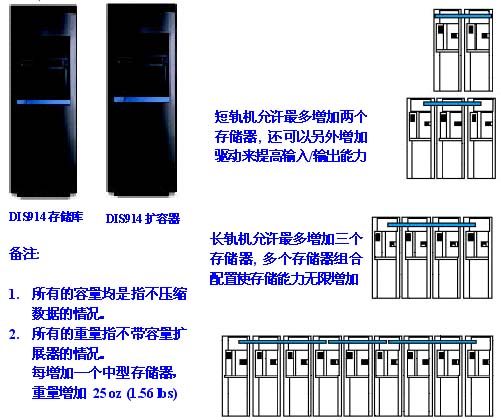

库存容量扩展器

l       短轨机可将系统扩展为 77.4 TB

l       长轨机可将系统扩展为 104.4 TB

l       多组箱式配置可无限扩展存储容量





DIS 914 存储库的性能是目前市场上任何其他存储库系统所无法匹敌的。

    十秒钟快速自动安装及2700MB/Sec 的搜索速率, 使得可以在不到 60 秒内即可读取存储库中的任何文档。每个驱动的数据传输速率可达到20MB/S每个系统带有一或两个高性能 DIS 驱动。每个驱动自身带有8位并行接口(DCRsi 兼容),热联接串行接口,和超SCSI 数据端口。总的传输速率可达到 320Mb/Sec( 40MB/Sec)。该系统不需要卡紧装置,即可自动达到安全可靠的目标。

    独立的DIS 914 存储库可以容纳 87 300GB DIS 磁带存储器,在不足 8平方英尺的空间,每个库的在线存储容量即可达到 26.1 TB。通过存储器的DD-2 磁带格式分区的特点,对于主服务器,似乎可以超过 93,600 200MB 的逻辑容量。

    系统可升级的特点使得带通过采用四个 DIS 914 存储器和一个单轨机即可达到 100 TB 的容量。将多个存储箱组合起来可以创造无限的存储能力。还可以另外添加驱动来使输入/输出能力显著增加。

    Ampex 数据系统与主要的软件公司一同努力来为DIS 914 存储库系统提供备份,复原,归档和HSM等应用功能。




品特性

传输速率            40MB/s2台磁带机速率20MB/s 80MB/Sec 脉冲

驱动搜索时间       2700 MB/S

存储器转换          每小时270(11)

平均文件读取时间     60

容量     类型       独立系统               互联系统

         无驱动       ---------           27.0 TB  90个存储器

         一个驱动   26.1 TB  87个存储器    23.4 TB  78个存储器

         两个驱动   17.1 TB  57个存储器    14.4 TB  48个存储器

存储密度   3.26 TB/sq.ft. (26.1TB/8 sq.ft.)

接口       一个超SCSI(16位快速差分)

          无线通讯/仪表端口

          包括8位并列数据端口和串行接口,ANSI X3T9.3端口

磁带格式   DD-2 19-mm 四密度螺旋扫描磁带格式

差错率     1/1017



物理特性

驱动数量         一个或两个高性能DIS 驱动

I/O           2个用户输入/输出室

尺寸            80H×29W×39.3D ( 198.12cm×73.66 cm×99.82 cm)

重量            2个单箱带2个驱动:  759 lbs.(344kg)

载荷            125 lbs./ sq.ft.(包括磁带在内的最大值)



操作环境

温度范围       12-27

湿度范围       30-70%, 不凝结

电源要求       100-250VAC 50/60Hz,单相

功耗           (带两个驱动和传输件,且电流为峰值时)

               100-120 VAC, 12A, (4100 BTU/Hr Max)

               200-250 VAC, 6A, (4100 BTU/Hr Max)

磁带机         支持所有主要UNIXNT操作系统
