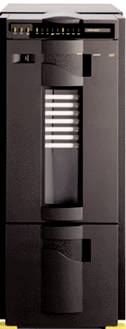

DIS264i 自动存储库
DIS 264i 自动存储库是为了以较低的价格实现配合多种测量数据的采集及后续的实时数据处理用途而设计的。DIS 264i 由一个DIS 164i 磁带驱动和自动化的264 存储库组成。DIS 264i 系统在数据速率和在线数据存储方面达到系统性能最佳平衡。
此外,DIS 264i 存储器的接口与DCRsi 相记录器兼容,从而为目前的DCRsi记录器用户产品转换提供了途径。
技术说明
DIS 264i 存储库系统以一个全新的性价比满足当前较高的仪表数据采集和在线存储要求。DIS 224i 库有7个存储器,单轨情况下总的存储能力可以超过4.6TB。该存储库可以被配置适应容量为100GB,300GB 和660GB 三种容量大小的DD-2储存器。可以选择存储器容量的特点使得用户可以优化存储时间和系统能力。
产品特点
l
以160Mbit/Sec
速率自动采集数据超过 63
小时
l
不足 8 平方英尺即有4.6 TB
的容量
l
支持100GB,300GB
和660GB 三种容量大小的存储器
l
读兼容单密度,双密度和四密度DST存储器
l
持续数据速率为 20MB/Sec
l
搜索速度2.7GB/s, 300英寸/s
l
与OC3 数据速率兼容
l
内置 8 位并行接口,
热联串口
l
与ATM 数据速率兼容
l
IRIG-B 时间码输入
l
写后读核对和自动改写
l 格式与DIS 122/124 i ,DIS162/164 i,DST
®314, DST412,DST
712,DST 812
记录器相容。
l
与DCRsi 接口相兼容
产品性能
DIS 264i 系统采用了三个数据输入/输出接口。位串行接口的速率为 0-160 Mbit/S, 8位并行接口的速率为0-15MB/S, SCSI-2 接口的速率为 20MB/S。所有均带有 20MB/S的脉冲。该系统采用了“智能型”DD-2 磁带格式,可以高达 1.6GB/S 的速率搜索数据。
灵活可标定
264 库系统采用两个控制接口。第一接口是SCSI,它可以很容易的与已经使用SCSI 介质转换指令来控制存储库和自动加载器。第二个接口是以太网联接,采用网络SCSI 协议来利用物理容量管理软件(PVM)。PVM 软件管理存储库和存储器的容量。PVM 还包含一个数据库,用来收集系统信息和媒体信息。
DIS 264i 系统可被用作为磁带自动加载器用于数以TB大小的测量数据的自动采集。市场上没有其他的技术可以达到DIS 264i系统的速率。单独的DIS264 i 系统即可以160Mb/s 的速率采集数据超过 63 小时。
DIS 264i 存储库采用AMPEX 标准DIS164i 磁带驱动。对于已经安装于客户现场的DIS 164i 独立磁带驱动,可以被升级为DIS 264i存储库的配置。
PVM 软件可以连接到多个主机并管理多个存储库,所以您所使用的DIS264i
系统可以很容易地满足您的数据采集和管理要求。
产品规格
数据接口 端口A: SCSI-2 (16位快速差分)
端口B: 8位并行数据,时钟,数据预备
端口C: 串行, 符合 ANSI X3T9.3
时间输入: IRIG-B
控制接口 端口B和C RS232
数据传输速率 20 MB/Sec(SCSI-2)
0-20 MB/Sec的持续速率(并行输入/输出)
0-160Mb/Sec的持续速率(串行输入/输出)
记录和回放之间可持续变换并且是相互独立的
数据格式 数据D-2,19-mm 磁带格式
存储器数量 7 个
存储器交换 不到 10 秒钟
磁带存储库 19-mm, DD-2 或同等的小型,中型和大型的
存储器容量 100GB,300GB,或 660GB
在线存储 700GB,2100GB,或 4620GB
记录时间 存储库容量和用户数据速率
i.e.,
l 在线存储容量 = 660GB×7(4,620TB)
l 20MB/Sec 用户数据速率
i.e.,
差错率
低于1/1014
交错式所罗门簧片
寻址
绝对地址 物理区域, 1,199,840 字节/区, 32 磁道
时间码 印在物理区域的边缘
搜索速率 300 ips 或2700MB/Sec
穿梭速率 300 ips
负载安装时间 不到 7 秒
配置 一个DIS 164i 磁带驱动和自动加载器
安装 安装机架
尺寸 55.8″H×23.6″W×45.8″D
(141.7cm×59.9cm×116.3cm)
重量 360 lbs(163 kg)
操作环境
温度: 10℃-30℃
湿度 30%--70%, 不凝结
高度 0-1000英尺
输入电源 90-240VAC(15amp)
50-60Hz 单相
功耗 700 W (平均值)
