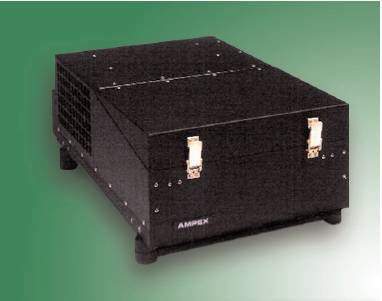

DCRsi 75数字化盒式记录器
DCRsi 75 记录器是一个1 英寸,横向扫描,旋转式数字扫描记录器。该记录器能够以0-75Mb/Sec范围内的任何用户数据速率来记录数据。
我们在DCRsi 记录器的应用方面有持续增长的专业经验,从而生产了一些附加产品,可进一步增强DCRsi 75系统的灵活性。
DCRsi 75记录器与DCRsi 族的其他产品的格式和接口是全面兼容的。
可变数据速率
DCRsi 75 记录器配备有一个全面集成的内存缓冲器,该缓冲器可以完全缓解用户接口和磁带传输的瞬时调速要求。通过这个前端缓冲器,DCRsi
记录器将无条件地遵守用户数据时钟,从0到75 Mbits/Sec
的任何数据速率可以持续地或以脉冲串式或当以任何回转速率波动时被记录或回放。瞬时记录能力使得捕捉数据时不会由于磁带速度锁定造成时滞。当转换数据速率时不需要操作员调整。DCRsi
记录器是真正的高数据速率,高能力记录器,它可以完全仿效固态FIFO(先入先出)存储。该系统从属于用户接口设备,从而使数据和控制接口设计者的任务大为简化。
传输
DCRsi 750记录器经过专业验证的横向扫描磁带传输设计,该设计的特点是机械简单,尺寸小,及一个短小的共平面的磁带通路,所有这些特点使得该记录器稳定可靠。因为没有升降机和其它的复杂装置来传送存储器,磁带存储器前端加载或卸载可以在瞬时内简单安全地完成。小型横向扫描仪设备包含六个方位角记录/复制磁头。扫描设备很容易更换,磁头的使用寿命可超过3000个小时。
硬件配置
DCRsi 75记录器配有内置纠错编码系统和电源,既可以只作为记录模块使用,也可以作为记录/复制模块使用。
数据寻址
记录于DCRsi
记录器上的数据被分配到分散的磁区,当每个数据到达记录器接口时会被指定一个特定的地址码和时间标记。
使用周期成本低
由于磁头磨损很小(磁头与磁带接触时间可超过3000小时),自动化操作,和纵向HDDR
记录器相比,节约了大量的成本。
磁带盒
具有50GB稳定容量的DCRsi
磁带盒是由玻璃纤维增强聚碳酸酯制成。
重量为2.5
磅的存储器具有抗燃,抗紫外线,无毒,耐冲击强度高的特点。
磁带的延展性保守值可超过200。
应用
DCRsi 族记录器是目前最通用的高速数据收集和重放设备。在记录要求较高的场合都在使用DCRsi75记录器,即使在不够理想的环境中也可适用,比如:
DCRsi 75记录器为接口通用性,使用简便性,可维护性,尺寸,重量,功率和性能方面设定了新的标准。
DCRsiTM 75 产品规格---封装的单模式配置
数据速率
8 位并行接口
0-94 MBytes/Sec
没有限制
辅助接口
0-150 Kbits/Sec (@ 1/60.5 并行接口数据速率)
输入/输出缓冲
18 Mbyte(用户可达到)
磁带类型
1″磁带(Ampex
5000, 5001,
或5003)
尺寸
10.5″W×6.5″D×1.65″H
重量
2.5 lbs
容量
50 Gbytes
可寻址区域大小 4356
Bytes
高速数据接口
字节宽的,
ECL 差分
控制及状态接口 RS
232 或
RS 422
差错率
当使用Ampex 5001
磁带时,低于1/109
纠错系统类型
所罗门簧片(85,81)
磁带传输
类型
旋转,横向
磁带速率
3.7 ips (平均值)
穿梭速率
88 ips
内部时间码
分辨率
±1msec
精度
±10 PPM
尺寸
仅记录模块或
记录/复制模块
13.5″W×23″D×7″H
选择AC输入电源模块
115VAC, 3 相, 400 Hz
13″W×6″D×3″H
115VAC, 1 相, 50-400 Hz
13″W×6″D×3″H
重量
仅记录
<60 lbs(不包括磁带盒)
记录/复制
<65
lbs(不包括磁带盒)
选择AC输入电源模块
115VAC, 3 相, 400 Hz
10 lbs
最大值
115VAC, 1 相, 50-400 Hz
10 lbs
最大值
功率
记录/复制模块
450 W
典型值(加热器关闭时28VDC
输入)
温度
非操作温度
-54℃-70℃, 没有磁带
操作温度
依据Mil-E-5400R,
第一级,
图3,曲线A,
下限-30℃,上限45℃
冷却
将加热器调到0℃以下进行对流和辐射冷却
内置冷却风扇
震动
非操作时
符合MIL-STD-810C,方法514-2,目录 b.1
步骤 1,图514.2-2,
曲线H正弦曲线;
操作时
MIL-STD-810C,曲线H修正到110Hz以下,
随机,13.5 grms
冲击
非操作时(两种模式)
依据MIL-STD-810C,
方法516.2-2,步骤1,测试
湿度
非操作
10%-90% ,不凝结
操作
20%-80%,
不凝结
高度
非操作
70,000
英尺
操作
40,000 英尺
