           DCRsi 240数字化盒式记录器


DCRsi 240 记录器具有DCRsi 族产品的所有技术操作和接口方面的特点,在整个范围内可达到持续数据速率0-240Mbits/Sec0-30Mbyte/Sec)。该记录器包装在一个较小,较轻,低功率的盒子里,能够在恶劣环境下运行。

我们在DCRsi 记录器的应用方面有持续增长的专业经验,从而生产了一些附加产品,可进一步增强DCRsi 120 系统的灵活性。

 DCRsi 120记录器与DCRsi 族的其他产品的格式和接口是全面兼容的。

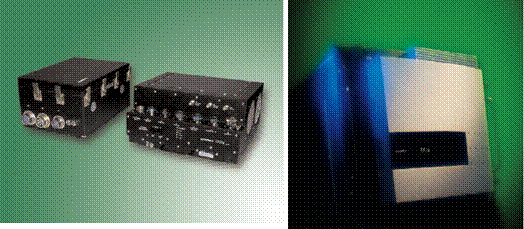

左图为双模式配置,右图为安装机架配置


产品特点

l      属于第三代产品,高品质,尺寸小,重量小,低功耗。

l      格式及接口与所有DCRsi 记录器兼容。

l      数据传输形式可以是连续式的,脉冲式的或变化的。

l      恒定的包装密度为每个盒子提供50GB 的存储容量,与传输速率无关。

l      数据块和时间码寻址/搜索

l      RS 232 RS 422 控制接口

DCRsi 240 的新特色

l      0-30 MBytes/Sec 的记录/复制数据速率

l      72 MByte 的内置输入/输出缓冲器

l      为适用于恶劣环境设计了记录/复制两种模式,重量小于75 lbs,含有28VAC 电源。

l      全自动回放

l      精确到字节的硬件错误标记功能将会指出可能未被纠正的数据类型

l      集成的电源和纠错解码器

l      用户可编程为“全/空”的缓冲器可以使速率超过30Mbytes/Sec 的脉冲串得到精确控制。

l      选择性复制功能允许在一个时区内复制多个记录结果

l      全面的内置测试能力,可以快速准确地隔离故障。

l      允许并行数据,在数据输出行有硬件信号指示。

l      包括用户同步检测在内的良好的记录功能

l      不需要电源即可卸载盒子


    DCRsi 240 安装机架和模块化封装的记录系统是一个一英寸,横向扫描,旋转式数字化记录器能够以0-30Mbytes/Sec 范围内的任何速率记录和复制。

    用于DCRsi系列记录器的字节并行数据接口由一个8位并行数据线,一个公共时钟,一个启动信号。这个接口与其他磁带的共用格式的兼容性允许在可以在三个DCRsi 记录器产品之间进行完全的磁带交换。DCRsi 240 记录器上记录的磁带可以在其它DCRsi 产品上回放,相反地,其他记录器的磁带也可以在DCRsi 240 上回放。

    通过将记录/回放磁头数量由六个增加到12个,并增加一个二级数据通道,便可以在保持通道输入/输出结构完整的情况下达到240 Mbits/Sec 的传输速率。现在可以通过两个磁头同时记录和回放。来自每个磁头的数据分别被数据通道以每通道120 Mbits/Sec的速率加以处理。两个数据流在单个72 Mbits/Sec 数据缓冲器中被结合,这样可以产生240 Mbits/Sec的速率,峰值可以达到300 Mbits/Sec.

    整个磁带的存储量为50 GB,相当于传统28道HDDR 上所记录的四盘14英寸磁带的容量。由于对集成成线路密度的改进和专业用途的IC的应用使得DCRsi 240 比之前的DCRsi 记录器更轻,更小,功耗更低。

    DCRsi 240 记录器将“计算机友好”大容量存储功能引入陆,海,空平台。

可变数据速率

    DCRsi 240 记录器配备有一个全面集成的72MB内存缓冲器,该缓冲器可以完全缓解用户接口和磁带传输的瞬时调速要求。通过这个前端缓冲器,DCRsi 240记录器将无条件地遵守用户数据时钟,从0到30 Mbytes/Sec 的任何数据速率可以持续地或以脉冲串式或当以任何回转速率波动时被记录或回放。瞬时记录能力使得捕捉数据时不会由于磁带速度锁定造成时滞。当转换数据速率时不需要操作员调整。

    DCRsi 记录器是真正的高数据速率,高能力记录器,它可以完全仿效固态FIFO(先入先出)存储。该系统从属于用户接口设备,从而使数据和控制接口设计者的任务大为简化。

    有一系列的现成的计算机接口,如果适用,可以更加简化记录器接口。

传输

    DCRsi 240记录器经过专业验证的横向扫描磁带传输设计,该设计的特点是机械简单,尺寸小,及一个短小的共平面的磁带通路,所有这些特点使得该记录器能够在极限温度,加速度,高度的条件下稳定可靠地操作。因为没有升降机和其它的复杂装置来传送存储器,磁带存储器前端加载或卸载可以在瞬时内简单安全地完成。

    小型横向扫描仪设备包含12个方位角记录/复制磁头。扫描设备很容易更换,磁头的使用寿命可超过3000个小时。

磁带盒

    具有50GB稳定容量的DCRsi 磁带盒是由玻璃纤维增强聚碳酸酯制成。

    重量为2.5 磅的存储器具有抗燃,抗紫外线,无毒,耐冲击强度高的特点。

    磁带的延展性保守值可超过200。

数据寻址

    记录于DCRsi 记录器上的数据被分配到分散的磁区,当每个数据到达记录器接口时会被指定一个特定的地址码和时间标记。在回放的过程中,用户只需简单地指定目标数据的正确地址即可搜索和回放数据。用户在记录器回放段开始处所记时的第一个字节也就是指定的用户磁区的第一个字节。这个精确到字节的数据传输能力意味着用户不需要区分有效数据和无效数据,从DCRsi记录器所记时的每个字节均为有效数据。

错误侦察和纠正

    DCRsi 240记录器采用所罗门簧片纠错编码,在特定的操作环境下,包括磁带转换的过程中,采用Ampex 5001数字化磁带时,差错率低于1×10-9

硬件配置

    DCRsi 240记录器既可配置为单模块,也可以配置为19″安装机架和模块化封装结构。DCRsi 240记录器配有内置纠错编码系统和电源,既可以只作为记录模块使用,也可以作为记录/复制模块使用。

使用周期成本低

    由于磁头磨损很小(磁头与磁带接触时间可超过3000小时),自动化操作,和纵向HDDR 记录器相比,节约了大量的成本。

应用

    DCRsi 族记录器是目前最通用的高速数据收集和重放设备。在所有想象所及的数据收集和处理方面都有应用,比如战略战术侦察,反潜战,飞行试验,遥感和测距仪器等任何对记录要求较高的即使不够理想的环境中也可适用。

    DCRsi 120记录器为接口通用性,使用简便性,可维护性,尺寸,重量,功率和性能方面设定了新的标准。



DCRsiTM 240 产品规格---封装的双模式配置

数据速率

8 位并行接口            0-30 MBytes/Sec     没有限制

                        37.5 MBytes/Sec      脉冲速率最大值

辅助接口                0-496 Kbits/Sec (@ 1/60.5 并行接口数据速率)

输入/输出缓冲           72 Mbyte(用户可达到)

磁带类型                1″磁带(Ampex 5000, 5001, 5003

尺寸                    10.5W×6.5D×1.65H

重量                    2.5 lbs

容量                    50 Gbytes

可寻址区域大小          4356 Bytes

高速数据接口            字节宽的, ECL 差分

控制及状态接口          RS 232 RS 422

差错率                  当使用Ampex 5001 磁带时,低于1/109

纠错系统类型            所罗门簧片(85,81)

磁带传输

类型                    旋转,横向

磁带速率                11.8 ips (平均值)

穿梭速率                88 ips

内部时间码

分辨率                  ±1msec

精度                    ±10 PPM

尺寸

磁带传送模式             14.7W×10.8D×6.9H

记录/复制模块            15.3W×12.5D×7.7H

选择AC输入电源模块

115VAC, 3 , 400 Hz      13W×6D×3H

115VAC, 1 , 50-400 Hz   13W×6D×3H

重量

磁带传送模式              32.5 lbs(不包括磁带盒)

记录/复制模式             31 lbs

选择AC输入电源模块

115VAC, 3 , 400 Hz       10 lbs 最大值

115VAC, 1 , 50-400 Hz    10 lbs 最大值

功率

记录/复制模块              450 W 典型值(加热器关闭时28VDC 输入)

温度

非操作温度                 54-70, 没有磁带

操作温度                   依据Mil-E-5400R, 第一级, 3,曲线A,

                           除过下限-30℃,上限40

冷却

磁带传送模式               将加热器调到0℃以下进行对流和辐射冷却

记录/复制模式              内置冷却风扇

震动

非操作时(两种模式)         符合MIL-STD-810C,方法514-2,目录 b.1

                           步骤 1,图514.2-2, 曲线H.

操作时(传送)               正弦曲线;MIL-STD-810C,曲线H修正到110Hz, 随机,13.5 grms

操作时(电子)               正弦曲线;MIL-STD-810C,曲线H修正到110Hz, 随机,13.5 grms

冲击

非操作时(两种模式)         依据MIL-STD-810C, 方法516.2-2,步骤1,测试

湿度

非操作                     10%-90% ,不凝结

操作                       20%-80%, 不凝结

高度

非操作                     70,000 英尺

操作                       50,000 英尺

DCRsiTM 240 产品规格---安装机架式配置

数据速率

8 位并行接口            0-30 MBytes/Sec 没有限制

                        37.5 MBytes/Sec   最大脉冲速率

辅助接口                0-496 Kbits/Sec (@ 1/60.5 并行接口数据速率)

输入/输出缓冲           72 Mbyte(用户可达到)

磁带类型                1″磁带(Ampex 5000, 5001, 5003

尺寸                    10.5W×6.5D×1.65H

重量                    2.5 lbs

容量                    50 Gbytes

可寻址区域大小          4356 Bytes

高速数据接口            字节宽的, ECL 差分

控制及状态接口          RS 232 RS 422

差错率                  当使用Ampex 5001 磁带时,低于1/109

纠错系统类型            所罗门簧片(85,81)

磁带传输

类型                    旋转,横向

磁带速率                11.8 ips (平均值)

穿梭速率                88 ips

内部时间码

分辨率                  ±1msec

精度                    ±10 PPM

尺寸                    19.0W×17.0D×12.25H

(盒盖前端伸出3.25)

重量                    85 lbs(不包括磁带盒)

功率                    535 W 典型值

115-230VAC±10%  50-60Hz,单相

安装                    标准的19″安装机架,深度24

                        滑块安装工具箱(备用)

温度

非操作温度              20-55, 没有磁带

操作温度                0-40

冷却                    内置冷却风扇

震动

非操作时                符合MIL-STD-810C,方法514-2,目录 g

                        步骤 X,图514.2-7,曲线AW1.5G5-200Hz

冲击

非操作时                依据MIL-STD-810C, 方法516.2,步骤V,测试

湿度

非操作                  20%-90% ,不凝结

操作                    20%-80%, 不凝结

高度

非操作                  15,000 英尺
