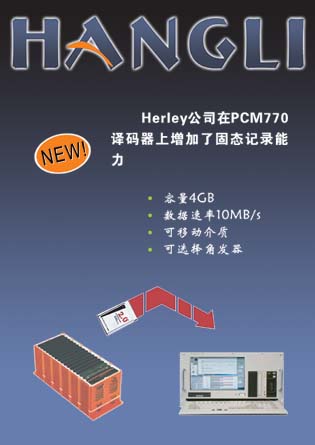

           770 PCM的改进


介绍一种具备数据显示和记录功能的新型集成的实时PCM数据采集和处理系统。





特性：

l         译码器

l         工程单位转换

l         自动分解译码器

l         实时记录多路数据束，20MB/s

l         实时显示

l         D/A转换

l         以太网输出，至多路工作站

l         试验室检查软件驱动

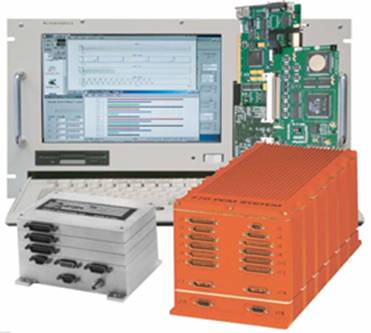

    Herley 同Acroamatics一起将具备实时反变换功能的译码器制作成一套PCM数据采集和处理系统用于导弹和飞行试验。该系统能将Herley PCM 770飞行试验译码器或PCM 880导弹译码器程序化，其格式和信息可以下载至反变换器，该反变换器将自动建立译码格式。反变换器程序化后，预置显示格式用来显示实时处理。


    对用于数据遥测处理的通常试验室检测可提供软件驱动。


    新型数据系统的一大特性是建立了数据记录仪。多路数据束可以20MB/s的速率记录。



译码器格式化

    Herley PCM 770和880译码器利用一套屏幕软件，其帧结构和硬件配置可结合用户需求制定。译码器可存储两个独立的格式。

    付于每项数据检测一个ID标记和参数名，使其经过系统进入数据显示。

格式变换

    当PCM译码器程序化后，该结构下载至Acroamatics反变换器测定格式，建立反变换器的关键硬件参数，建立帧结构并且为执行格式化提供一个数据检测台面。鉴定反互换器硬件配制。每次检测提供演示数据的工程单位转换。

    以几种格式提供数据记录；对串行格式重放提供串行PCM记录，对即刻数据处理以字界格式。



数据显示

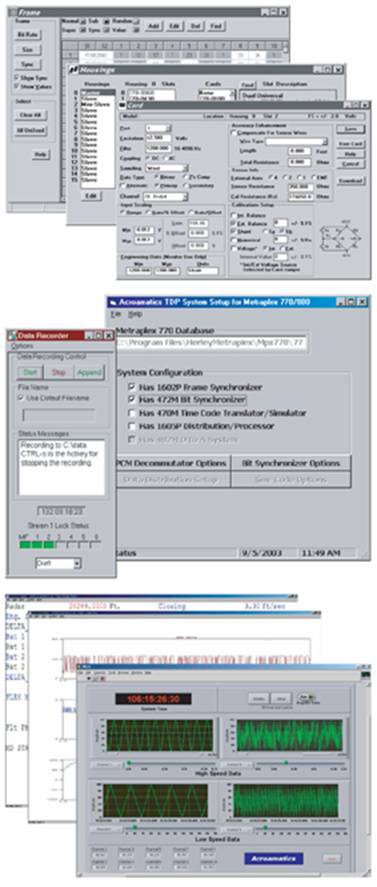

    当数据在Acroamatics反互换器中有效时，已选检测对象可分配至予置实时演示中或数字—模拟转换器中。该实时演示软件提供表列，直方图和条线图演示。在试验中把每项演示付于一个“功能”键，可迅速改变这些演示。

    Acroamatics也提供用于试验室检测的软件驱动供事后试验分析用。
