MIL-STD-1553总线监视卡可对多至256个选择的终端地址采集命令，状态和数据。用户可收集每个文件的所有数据字或仅仅被选数据字。每个收到的文件都可以用外部IRIG B 时间码输入或其它串行数据输入进行时间标签，也可以用带有内部或外部时钟源的内部计数器打时间标签，此时间标签可分辨至1微秒内。

该卡通过一个外部总线联接器接口监视两条独立的或双余度的总线（A和B）。独立总线模式合数据从总线A为输出起在一条PCM通道上，而数据从总线B为输出起在另一条不同的PCM通道上。余度模式合在所有总线上的数据在相同的PCM通道上输出。相同数据在所有总线上传输并在一条总线退出时是非常有用的。

插卡配置

该卡通过外部总线耦合器接口监视双余度MIL-STD-1553飞机数据总线（A和B）。对每个收集到的字符均通过用外部IRIG B 时间码或串行数据输入打时间标签，也可用由内部或外部时钟输入驱动的内部计数器来打时间标签。

总线数据速率

每条MIL-STD-1553每秒1兆。

总线阻抗

每条MIL-STD-1553，70-85欧姆

总线转接

当监视余度总线时，该卡监视传输并且自动转向运行的总线

总线配置

典型的MIL-STD-1553系统（图2）包括一个总线控制器以及多至32个远程终端。作为总线监视器，Lancaster MIL-STD-1553卡联接无源监视总线通讯

总线同轴联接器

跨接线可选择为转接器耦合同轴或直接同轴联接。总线耦合器接口包括设立绝缘电阻和联接转换器

注意：转换器耦合同轴连接器操作需要用户提供联接MIL-STD-1553干线的转换器总线联接器。

总线联接距离

总线A或B干线对总线联接器接口分为MIL-STD-1553对转换器或者直接联接两种。总线联接器接口对1553卡为最大10英寸。

总线字格式

MIL-STD-1553总线传输三类字（图3）。每个字长为20位，其包括4位同步和奇偶信息。总线上所有远程终端均可由一个单一的远程终端地址（RTA）来识别。一个子地址（RTS）或方式命令也能被传向一个远程终端。数据字计数规定用来传输和接收数据字的号码。

总线协议

该卡可采集和监视所有MIL-STD-1553字协议。图4显示典型的协议。



字符输入速率

该卡可收集所有出现在总线上的字符。（MIL-STD-1553总线系统最大速率为每秒40000字）。

字符输出速率

字符输出速率与输入速率无关。采集的数据字存于存储器中并以任意输出速率采样进入PCM数据流。该特性使得用户以一个小于输入速率去采样缓慢变化的数据，例如采样温度。快变化数据的采样速率必须比输入速率快，才不至于丢数据。

软件设置

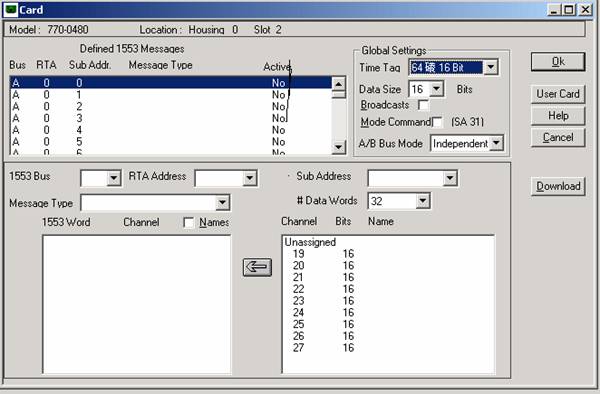

该卡可用770系统软件进行全部编程，采集的总线地址，子地址，和数据可分别对每个卡进行独立的编程，输出字可嵌入在帧图中的任意设想的PCM字位置。

监视模式

采集字符字

选择字符

可编程序采集多至256个远程终端地址和子地址组合（256 字符），包括发送，接收选择或全方位。

选择字

该卡采集所有与每个选择字符有关的命令，状态和数据字。所有采集的字均可嵌入PCM数据中。

发送状态（TXST）

该卡分析每个与选择字符有关的总线字，并且产生传输状态字（TXST），状态字含有3个特征位：源总线指示器（B1）0=总线A，协议误（ER），和自测试验程序失败（PF）

注意：TXST字也包含一个文件计数，指示用于每个选择字符的接收文件数

时间标签（时间）

该卡产生1个时间标签字（TIME），标识接收的每个字符的命令字的时间。时间标识来自由1个内部64μs时间基驱动的计数器。该时间标签置于时间字的最低有效位。

输出数据

由总线传输或接收的命令，状态和数据（多至32字）联同选择字符，加上内部发生时间标签和传输状态字均可编程嵌入PCM数据束。
