770－0470
ARINC 429航空总线监视器卡
ARINC 429航空总线监视器卡可监视2条航空总线，并且有有采集多达256字符的数据，这些数据带有可选择源终端的识别码（SDI），并格式化为可嵌入PCM数据束的字。该卡提供可编程总线速度选择，并作为一个ARINC
429“嵌入”可全面兼容。
ARINC子429卡具有接收数据字标识时间功能。时间标识可选内部（毫秒时钟）内部1µs时钟或外部时钟。通过分配PCM字，32位时间标识数据可选择为每个字符。该卡也有一个外部时间标识复位，用于同步多格卡。
重 点
²
监视2条ARINC - 429总线
²
可编程速度自动选择自高速100kbps至低速（12.5kbps）总线
²
用可选择的SDI码,每条总线采集多至256
个字符
²
可编程比特选择允许字符数据格式化为1或多个PCM字
²
时间标识可选择带外部复位的内部或外部时钟源用于同步多路卡
²
为每一个字符提供32位时间标识数据

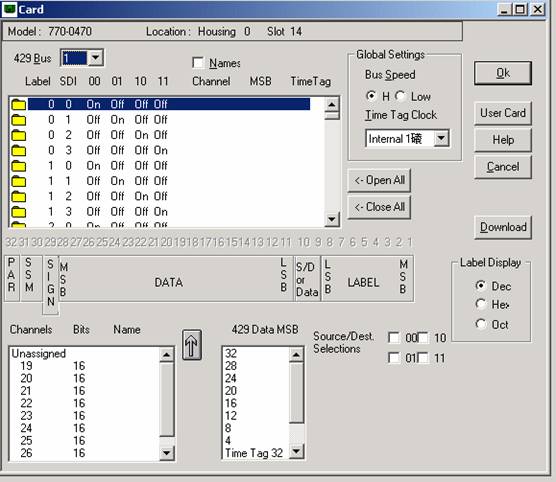

插卡配置
插卡提供监视和获取来自两条航空总线上的512个字符。卡的功能如“嵌入”ARINC 429总线
输入电压量程
±13V适应ARINC
429“嵌入要求
最大安全输入
输入对地为±29VDC，或总线端口输入间30VAC
非稳态保护
IEC 1000－4－2（ESD）
ESD（事故切断）保护
＞15KV
IEC1000－4－4（EFT）
输入阻抗
最小12KΩ，最大50PF分流，适应ARINC
429“嵌入”要求
可编程序速率选择。
可选择高速（100kbps）或低速（12.5kbps），ARINC429总线。所有输入必须同速
采集能力
2个ARINC 429端口间多至512个字符
信号源终端识别（SDI）
每字符可编程为识别所有SDI码或仅仅选择的码
格式化
可编程格式可将32位ARINC字断开为相关位，以任意4位数为开端，并且以1-8个PCM字输出
数据集成
修改字符资料前，该卡检查PCM系统是否访问该字符。如果是，该卡将推迟修改直至完成访问
时间标签模式
可选择内部1毫秒时钟，1微秒时钟或外部时钟源。
时间标签数据
通过分配PCM字为每个字符提供32位可选择时间标识数据
