770-0420


选择字PCM输出卡



选择字PCM输出卡可以在770PCM相同比特速率下选择一个全帧或该帧的子集用于输出。


可用2个独立PCM输出,每个输出均有它自己的选择字子集。由于该卡可从770 系统数据总线直接采集选择的数据,因此此卡仅能插入主系统机箱中。


重 点

²        拥有自身选择字的2个独立的可编程序通道

²        输出选择字PCM和RS-422格式的新型比特时钟

²        用通道或字位置确定输出PCM字选择能力

²        保持宽带通道采样速率和下载采样低速通道数据

²        对所有标准IRIG码型可编程输出码选择

²        为外部同步容量分离主/子帧输出信号



插卡配置

插卡能够在一个小于比特速率的下选择字或全帧进行输出。

可用2个拥有自身选择字的独立PCM输出。

输出PCM比特速率

可编程序为770 系统1/1,1/2,1/4,1/8或1/16位速率输出

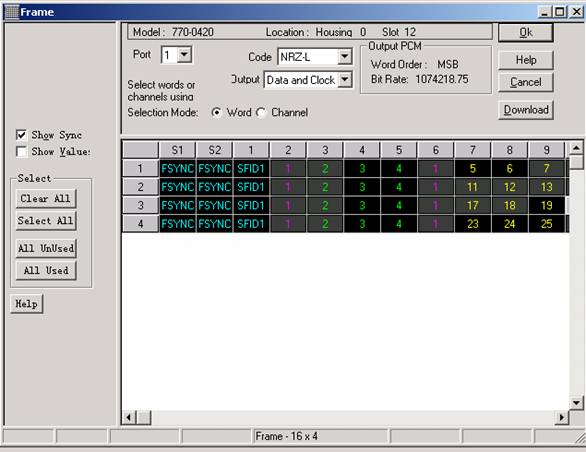

选择字

可编程序为2个取自770系统的PCM帧的独立选择字的子集

选择字速率

每个选择字都有自身的可编程序的采样速率,这样就可只采集样本的子集,或每一个在770系统的PCM帧中字的样本。

原始输出时间延迟

770系统的PCM帧输出开始到选择字帧输出开始之间的可编程序时间延迟作为相关的精确时间。

串行PCM代码

代码选择可编程序为下列1R1G格式的任一种:

NRZ-L

RNRZ-L

Bi∮-L

DBi∮-M, DBi∮-S

DM-M,DM-S

串行PCM输出

PCM输出和比特速率时钟可在机箱联接器上

输出电平

RS-422兼容:PCM,时钟

TTL:           主帧,辅帧
