770-015x,770-025x 和 770-035x


低电位CMV(共态电压)EMF(电动势)信号调理卡

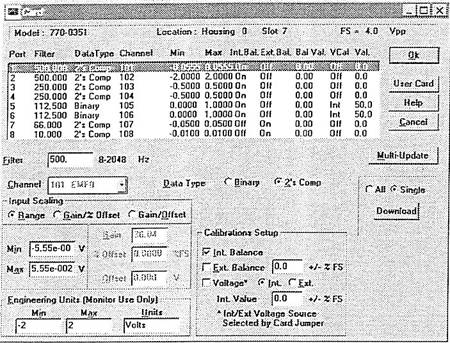

8通道低电位CMV EMF信号调制器窗口


   CMV(共态电压)EMF(电动势)信号调理卡从高阻抗电压源中接受共态电压电动势输入。该调理卡可用于两种输入电压:低电压(4V)和高电压(100V)。

    低电位CMV EMF信号调理卡可以用2、4或8个独立的可编程信号调制通道测量4mV至4V满刻度输入,共态电压值多至4V。可以很容易地在电脑显示屏上建立增益、偏置和予采样滤波频率。


重 点

²        考虑输入电压范围软件计算所需增益和偏置

²        增益可从1至1000连续编程

²        输入量程可编程为输入电压范围,增益和偏置,或增益和部分偏置

²        通过内部或外部自动平衡,和内部或外部电压置换进行可编程序校准。

²        内部电压源-5至+5V可编程序,分辨率为1.25mV

²        八通道倍频带上以4000级程序化分辨率对滤波器可编程

²        插卡可用于3个予采样滤波频率范围


    8通道信号调理卡有一个多通道ADC(模拟-数字转换器)。所有8个通道均经多路传输产生唯一数字输出。数据采集在多路输出中以每秒40000次的速率进行。


    8通道信号调理卡可用于3个予采样滤波频段中,输入电压为4MV-4V


    双通道信号调理卡具有可编程交流和直流输入


    2和4通道信号调理卡的每条通道均有模拟-数字转换器(ADC)。这使得每条通道的输入数据可用字,子帧或主帧以每秒多至40000次的速率采样。


    2和4通道信号调理卡可用于3个予采样频率段中,输入电压范围为4mV-4V



插卡配置

2、4或8个独立可编程信号调理通道可从高阻抗电压源采集CMV EMF。

插卡

2通道卡

组件号NO

予采样

滤波器

阶数

可编程

输入电压

770-0150

770-0151

770-0152

4-1024Hz

8-2048Hz

16-4096Hz

8th

8th

8th

双向或单向4mV-4V

双向或单向4mV-4V

双向或单向4mV-4V

4通道卡

组件号NO

予采样

滤波器

阶数

可编程

输入电压

770-0250

770-0251

770-0252

4-1024Hz

8-2048Hz

16-4096Hz

6th

6th

6th

双向或单向4mV-4V

双向或单向4mV-4V

双向或单向4mV-4V

8通道卡

组件号NO

予采样

滤波器

阶数

可编程

输入电压

770-0350

770-0351

770-0352

4-1024Hz

8-2048Hz

16-4096Hz

4th

4th

4th

双向或单向4mV-4V双向或单向4mV-4V双向或单向4mV-4V


输入电压分辨率

4-40mV输入为10µV

40-400mV输入100µV

0.4-4V输入1mV

输入电压误差

25℃时0.15%

输入电压温度系数

每度最大0.0035%

输入采样速率

2和4通道卡:以最短间隔时间采样,每通道每秒最大采样次数40000。

8通道卡:以最短间隔时间采样,每通道每秒最大采样次数40000。

予采样滤波频率

在特定频率段可编程序,分辨率为4000级

予置样本滤波响应

8、6或4阶,截止频率为-0.5dB,时间状态连续可变.



输入共态电压

特定CMRR(共态抑制比)最大±4V

最大安全输入电压

±35V,对地输入

共态抑制变换系数

100欧姆非平衡态:

输入4-40mV最小120dB

输入40-400mV最小106dB

输入0.4-4V最小90dB

差分输入阻抗

最小10MΩ

共态输入阻抗

最小2.5MΩ

偏置范围

2和4通道卡:输入,双向,±75%

8通道卡:输入,双向,±50%

偏置分辨率

0.35%

偏置误差

最大0.05%

自动平衡范围

2和4通道卡:输入,双向,±75%

8通道卡:输入,双向,±100%

自动平衡分辨率

0.012%

自动平衡误差

0.05%

AC/DC(交流/直流)耦合

可编程(公双通道卡)

AC(交流)截止频率

最大0.1Hz(仅限2通道卡)

AC(交流)输出补偿

12位,小于1LSB(仅限2通道卡)

模拟监视器输出

1000欧,±1V(仅限2通道卡)
