770-0140 770-0240 和 770-0340


转速信号调理卡



    转速信号调理卡可用于2、4和8独立信号调制的输入通道。

    转速卡可以高分辨率测量来自转速器和流量计的波形频率和脉冲输入。这些卡提供拥有不同输入配置的独立交流耦合通道。

    用一个超高频率时钟和多周波形均值采样输入信号的零跨接点。然后将输出校正为用户可编程输入频段。


重 点

²        用于峰峰值电压为4mV至25V的转速信号的独立通道

²        程序可控1Hz-100KHz满刻度频率范围

²        样本均值用于稳定测量

²        设置迟滞降低零检测误差



插卡配置

2、4和8独立信号调节通道用于转速传感器

插卡

组件号NO            通道

770-0140              2

770-0240              4

770-0340              8


交流输入电压

峰峰值4mV至25V


最大安全输入电压

±35V直流或交流


输入波型

正弦、三角形、方形或脉冲

交流耦合中止频率

最大0.3Hz


最小输入脉冲宽度

0.3MS


最小输入脉冲填充系数

峰峰值           4mV          50%

峰峰值           20mV          10%

峰峰值           200mV          1%


输入配置

差分


差分输入阻抗

对于所有配置最小100KΩ


共模方式输入阻抗

最小25KΩ


频率测量范围

满刻度1Hz至100KHz

可编程序100Hz至64KH

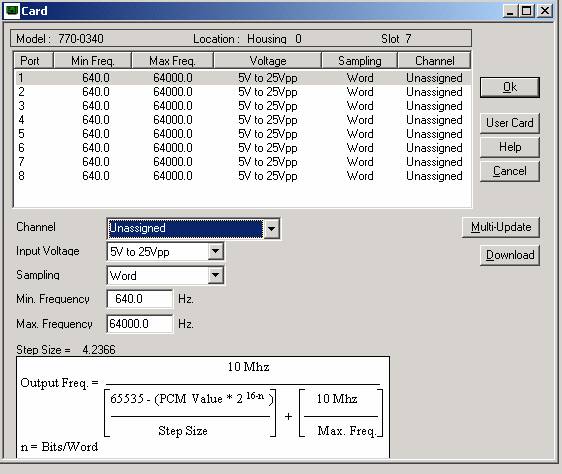

频率程序控制

频率测量分辨率

100毫微秒


样本均值

输入波型4零跨接


输出数据频率转换

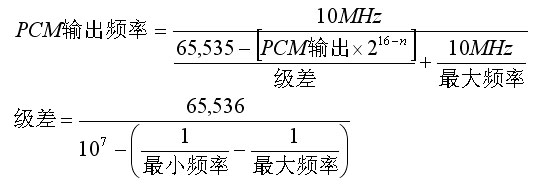

PCM输出可用下式转换为频率

n=字节数

数字频率表示

二进制12位分辨率
