770-012x,770-022x
恒流压电信号调理卡

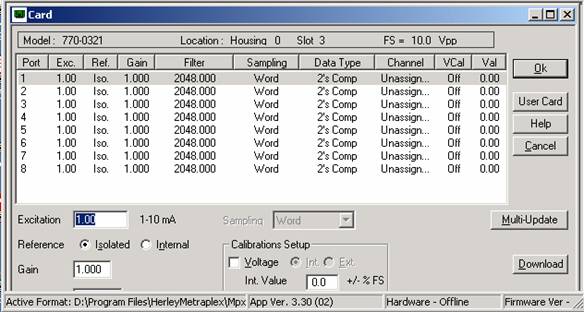

8八通道恒流压电信号调理卡窗口（图）
恒流压电信号调理卡可用于2，4和8个独立信号调理输入通道。这些卡用于电荷调制压电加速度指示器和需要恒流源激励的力计量仪，从而在直流偏压点上提供一个电压输出。也可适用其它要求交流耦合和恒定电流激励的计量仪。
重 点
²
提供拥有短路和过载保护的恒定电流
²
顺电压线路用高电压电源输入并且返回到每个机箱上的输入电源联接器上。
²
用接地或浮动测量计操纵插卡
²
可变连续次数状态，截止频率为-0.5dB点的予采滤波器。
²
4000级可编程分辨率在八通道倍频带上可编程滤波。
²
插卡可用于２个激励电流范围
插卡配置
用于恒流压电传感器的２个、4个和８个独立信号调理通道。
插卡
|
2通道卡 组件号NO |
予采样 滤波 |
阶数 |
程控 激励电流 |
|
770-0120 770-0121 770-0122 |
4-1024Hz 8-2048Hz 16-4096Hz |
8th 8th 8th |
1-10mA(2.5 A级) 1-10mA(2.5 A级) 1-10mA(2.5 A级) |
|
4通道卡 组件号NO |
予采样 滤波 |
阶数 |
程控 激励电流 |
|
770-0220 770-0221 770-0222 |
4-1024Hz 8-2048Hz 16-4096Hz |
6th 6th 6th |
1-10mA(2.5 A级) 1-10mA(2.5 A级) 1-10mA(2.5 A级) |
|
8通道卡 组件号NO |
予采样 滤波 |
阶数 |
程控 激励电流 |
|
770-0320 770-0328 770-0321 770-0329 770-0322 770-032A |
4-1024Hz 4-1024Hz 8-2048Hz 8-2048Hz 16-4096Hz 16-4096Hz |
4th 4th 4th 4th 4th 4th |
1-10mA(2.5 A级) 0.5-5mA(2.5 A级) 1-10mA(2.5 A级) 0.5-5mA(2.5 A级) 1-10mA(2.5 A级) 0.5-5mA(2.5 A级) |
激励电流精度
最大0.5%
外部合格电压
2、4通道和770-030x卡：每度最大0.0035%
770-031x卡：每度最大0.006%
输入采样速率
+24-+32V
合格电压
+18V-21V
电流源阻抗
1mA负载并联最大20功率因素下最小50kΩ
交流输入电压量程
770-012x, 770-22x, 770-0320, 770-0321, 770-0322:
10mV-10V（间隔2.5mV）可编程
770-0328,770-0329, 770-032A:
5mV-5V峰峰值可编程(每步1.25mV)
交流输入电压精度
25℃条件下最大可编程0.15%
输入电压温度系数
每℃0.0035%
输入采样速率
2通道和4通道卡：以最短时间间隔采样，每条通道每秒最大采样次数40000
8通道卡：以最短时间间隔采样，每条通道每秒最大采样次数40000
予采样滤波频率
在特定频率段中以4000级分辨率可编程序
予采样滤波响应
第4,6,8 阶,截止频率为-0.5dB，时间状态连续变化
交流耦合截止频率
-3dB处最大2Hz
输出偏置电压误差
12位数不大于1LSB（有效位）
模拟监视器输出
±1V，1000欧姆（仅限2通道卡）
